軸類鍛件的加工工藝
1.軸類零件的功用與結構特點
軸類零件是機器中鋃常見的一類零件。它主要起支承傳動件和傳遞轉矩的作用，軸是旋轉體零件，主要由內外圓柱面、內外圓錐面、螺紋、花鍵及橫向孔等組成，軸類零件根據其結構的不同可分為光軸、空心軸、半軸、階梯軸、花鏈軸、十字軸、偏心軸、曲軸及凸輪軸等。
2.軸類零件的主要技術要求
(1）尺寸精度和幾何形狀精度
軸的軸頸是軸類零件的重要表面，它的質量好壞直接影響軸工作時的回轉精度。軸頸的直徑精度根據使用要求通常為1T6,有時可達1T5.軸頸的幾何形狀精度（圓度、圓柱度）應限制在直徑公差之內。精度要求高的軸則應在圖上專門標注形狀公差。
(2)位置精度
配合軸頸（裝配傳動件的軸頸）相對支承軸頸（裝配軸承的軸頸）的同軸度以及軸頸與支承端面的垂直度通常要求較高.普通梢度軸的配合軸頸相對支承軸頸的徑向圓跳動一般為0.01?0.03mm.精度高的軸為0.001?0.005mm。端面圓跳動為0.005?0.01mm。
(3)表面粗糙度
軸類零件的各加工表面均有表面粗糙度的要求。一般來說，支承軸頸的表面粗糙度值要求最小.為Rα0.63?0.16 配合軸頸的表面粗糙度值次之，為Rα2.5?0.63。圖為某車床主軸簡圖，圖上注明了主要技術要求。
3.軸類零件的材料、毛坯及熱處理
(1)軸類零件的材料
軸類零件材料常用45鋼：對于中等梢度而轉速較高的軸可選用40Cr等合金結構鋼；精度較高的軸，可選用軸承鋼GCrl5和彈簧鋼65Mn等；對形狀復雜的軸，可選用球墨鑄鐵；對于高轉速、承栽荷條件下工作的軸，選用20CrMnTi,20Mn2B，20Cr等低碳合金鋼或38CrMoAl氮化鋼。
(2)軸類零件的毛坯

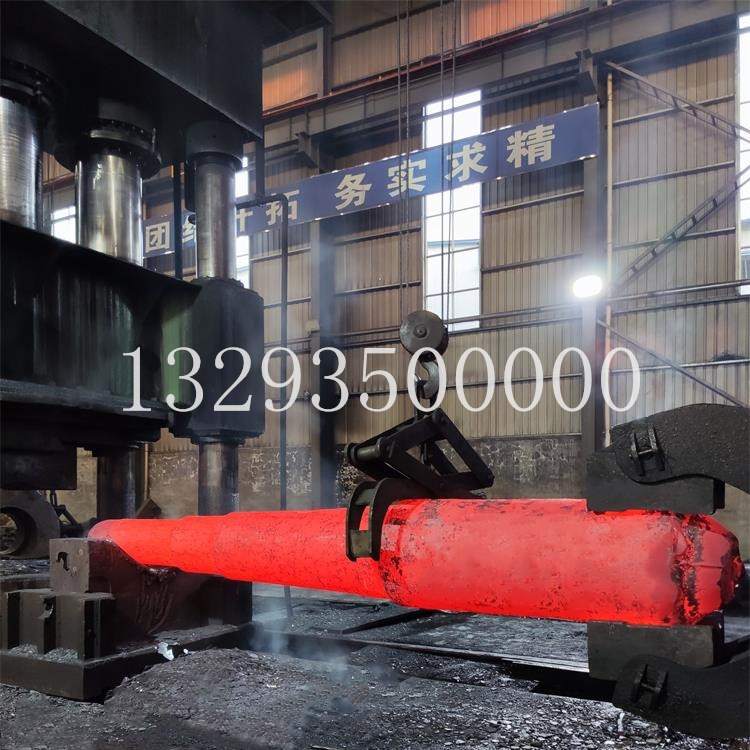

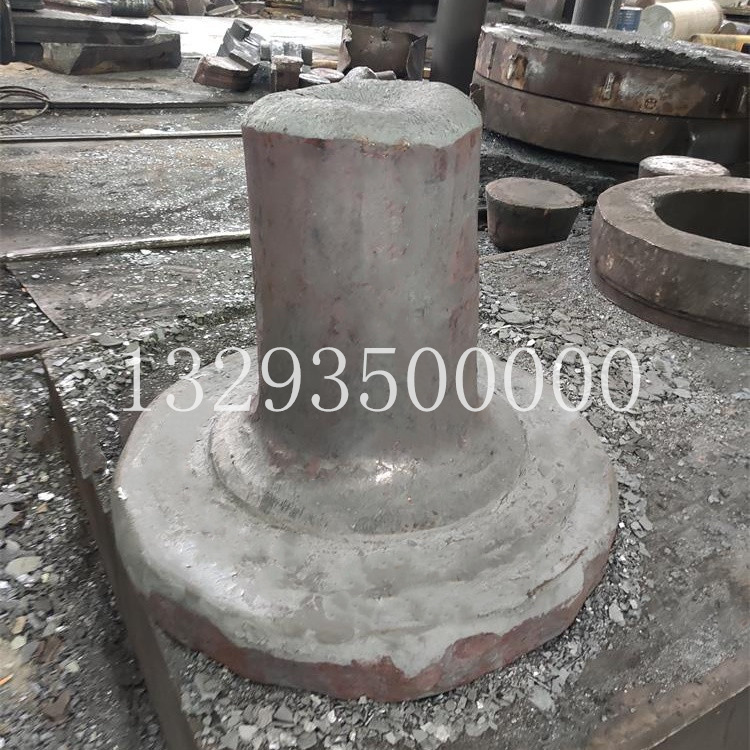

軸類零件最常用的毛坯是圓棒料和鍛件：有些大型軸或結構復雜的軸采用鑄件。毛坯經過加熱鍛造后，可使金屬內部纖維組織沿表面均勻分布。從而獲得較高的抗拉、抗彎及抗扭強度。故一般比較取要的軸，多采用鍛件。依據生產批量的大小，毛坯的鍛造方式分為自由鍛造和模鍛兩種。
(3)軸類零件的熱處理
軸類零件的使用性能除與所選鋼材種類有關外，還與所采用的熱處理有關。鍛造毛坯在加工前，均需安排正火或退火處理（含碳設大于Wc=0.7%的碳鋼和合金鋼）,以使鋼材內部晶粒細化，消除鍛造應力。降低材料硬度，改善切削加工性能。
為了獲得較好的綜合力學性能，軸類零件常要求調質處理。毛坯余量大時，調質安排在粗車之后、半粗車之前，以便消除粗車時產生的殘余應力；毛坯余量小時，調質可安排在粗車之前進行。表面淬火一般安排在精加工之前，這樣可糾正因淬火引起的高部變形，對精度要求高的軸，在局部淬火后或粗磨之后，還需進行低溫時效處理（在160℃油中進行長時間的低溫吋效），以保證尺寸的穩定。
對于氮化鋼（如38GrMoAl),需在滲氮之前進行調質和低溫時效處理。對調質的質量要求也很嚴格，不僅要求調質后索氏體組織要均勻細化.而且要求離表面8?10mm層內鐵素體碳的質最分數不超過Wc=5%，否則會造成氮化脆性而影響其質量。
